技術情報

HASHIBAの技術領域はあらゆる悩みを解決します。

独自の石膏鋳造をはじめ、先行開発から小中量産化における
様々なエンジニアリング提案まで幅広く対応しています。

HASHIBA が選ばれる理由各分野における事例

HASHIBAが選ばれる理由

クリックすると詳しい情報が表示されます

Start
製品毎に専門の技術担当が付きます
製品毎に専門の技術担当が付きます
Production
短納期に特化した生産管理
短納期に特化した生産管理

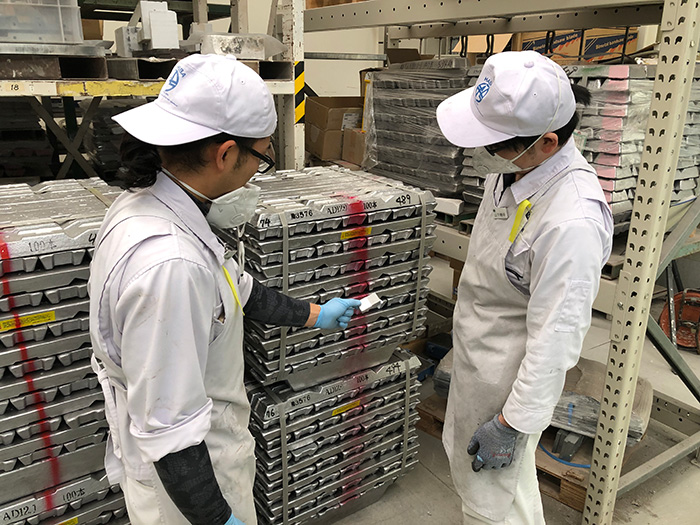

Material
豊富な材料レパートリー
豊富な材料レパートリー
Facility
オリジナルの鋳造設備
オリジナルの鋳造設備

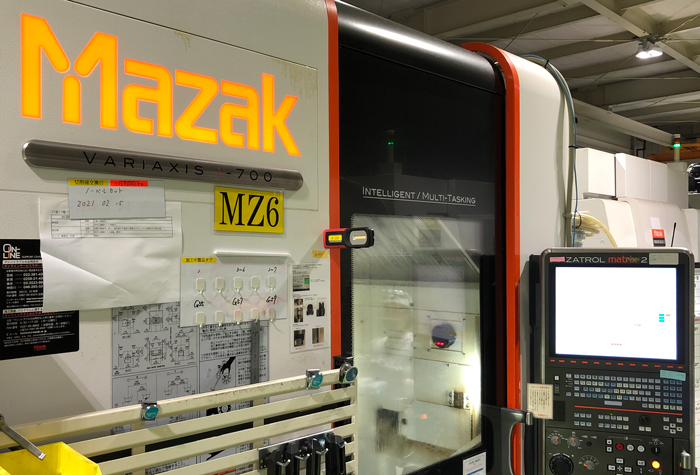

Machining

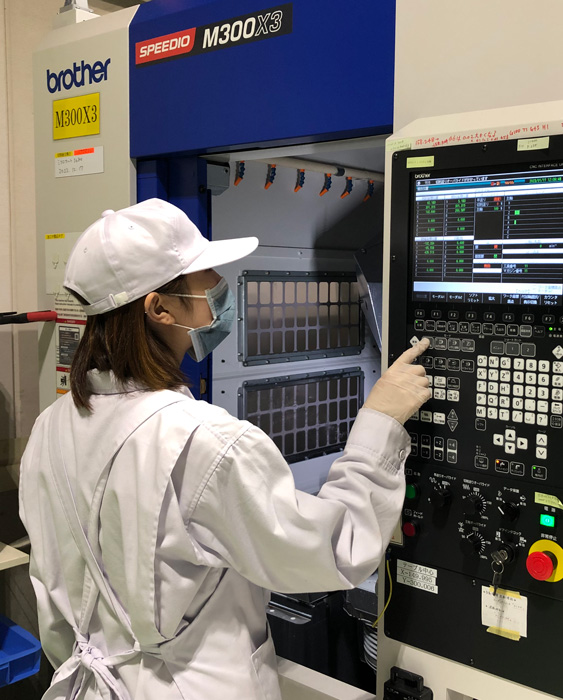

5軸MC工場を持つ鋳造メーカー
5軸MC工場を持つ鋳造メーカー
Quality

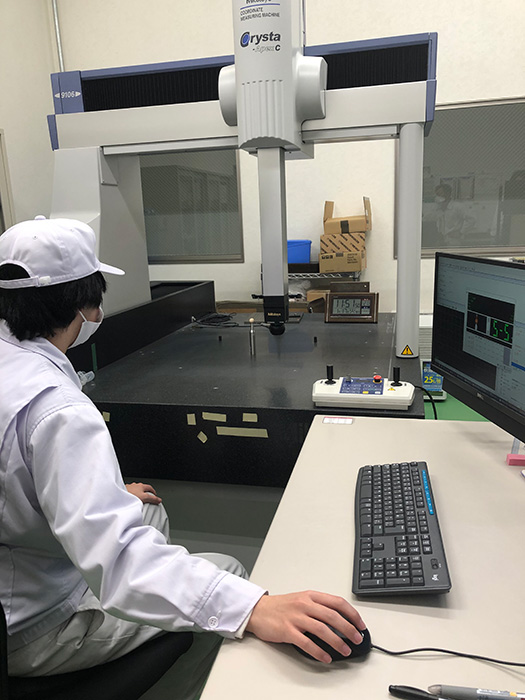

独立した検査の認定チーム
独立した検査の認定チーム

各分野における実績

自動車分野

引き続き石膏鋳造で試作できます!

自動車分野
エンジン車の主力部品
  • パイプインテーク
  • オイルパン

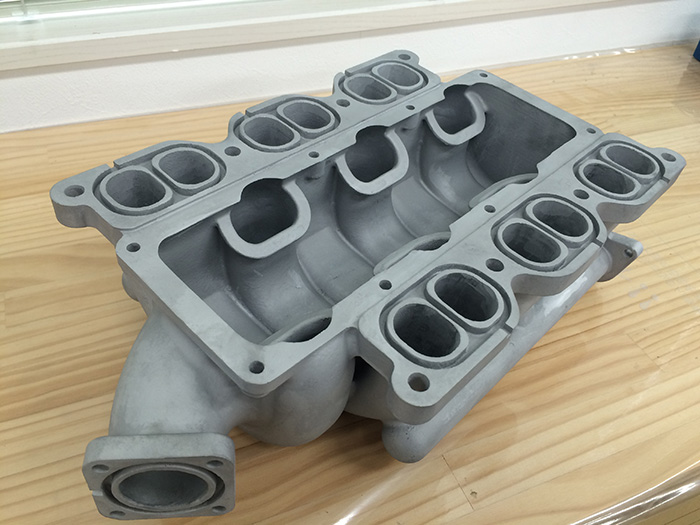

  • インテークマニホールド
  • シリンダブロック
  • コネクティングロッド
  • オイルポンプ etc
矢印
EV/HEV、次世代モビリティ向け
  • インバーターケース
  • DCDCコンバーターケース
  • モーターハウジング
  • ジャンクションケース
  • ギヤボックス
  • コントロールユニット etc

グリーン成長戦略における
HASHIBAの役割

2050年の自動車のライフサイクル全体での
カーボンニュートラル化を目指すとともに、
新たなエネルギー基盤としての蓄電池産業の競争力強化を図る。

○ 電動化戦略において
蓄電池の筐体や部品の製作を通し国内生産基盤に貢献する
電動車の試作部品に寄与し普及促進に貢献する
充電システムの開発に協力しインフラ整備に貢献する

次世代分野の製品事例
~ 石膏鋳造を活用 ~

ロボティクス分野

【用途例】
人協働ロボット
医療用ロボット etc

エネルギー分野

【用途例】
パワーコンディショナー
ナセル(風力発電) etc

半導体・通信分野

【用途例】
チップマウンター
5G小型基地局 etc

農業分野

【用途例】
ハイブリッドドローン
ロボットトラクター etc

航空・宇宙分野

【用途例】
タービンケース
シートフレーム etc

ウェアラブル分野

【用途例】
パワーアシスト
スマートグラス etc

石膏鋳造と5軸加工であらゆる分野に対応できます

(株)石川エナジーリサーチ 様

(株)石川エナジーリサーチ 様

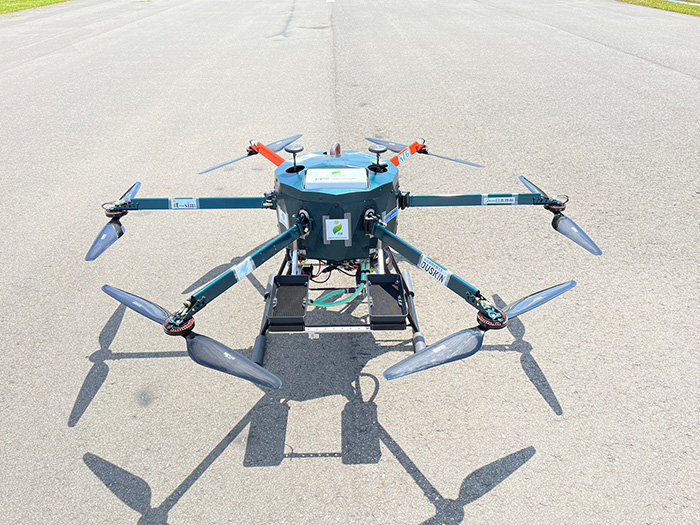

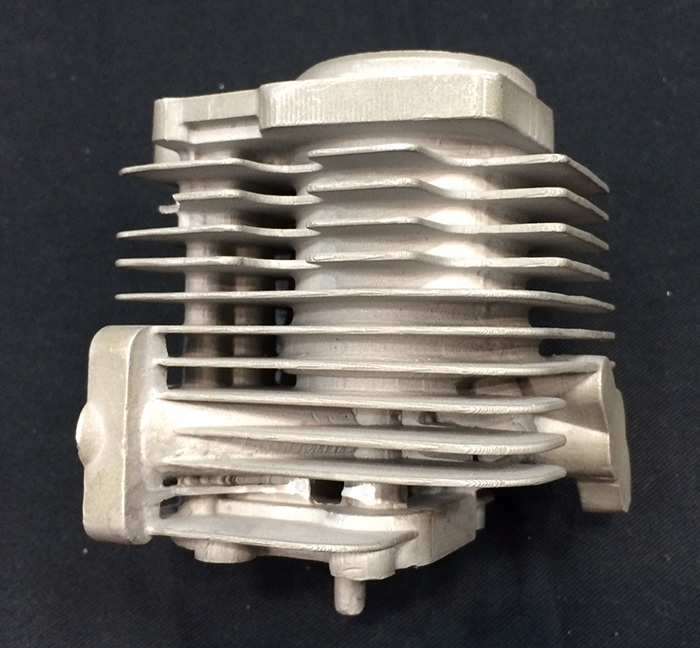

ハイブリッドドローン
(シリンダーヘッド)
冷却⽔路が狭く複雑で特殊な構造でしたが弊社のRP砂中⼦を利⽤したハイブリッド鋳造で難易度の⾼いシリンダーヘッド製作が実現しました。

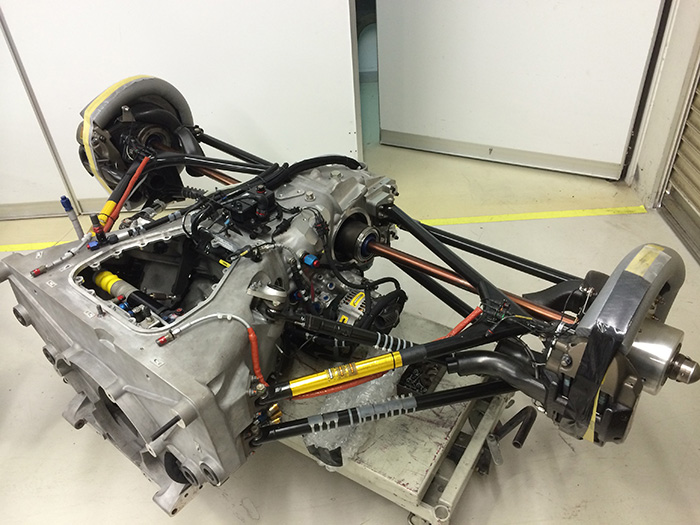

(株)童夢 様

(株)童夢 様

Strakka-Dome S103
(ベルハウジング)
サイズが⼤きく精度が重要な⾼難度パーツです。
ユーザー様との協⼒連携で短納期対応を実現し、ル・マン24時間レースでもご活躍頂きました。

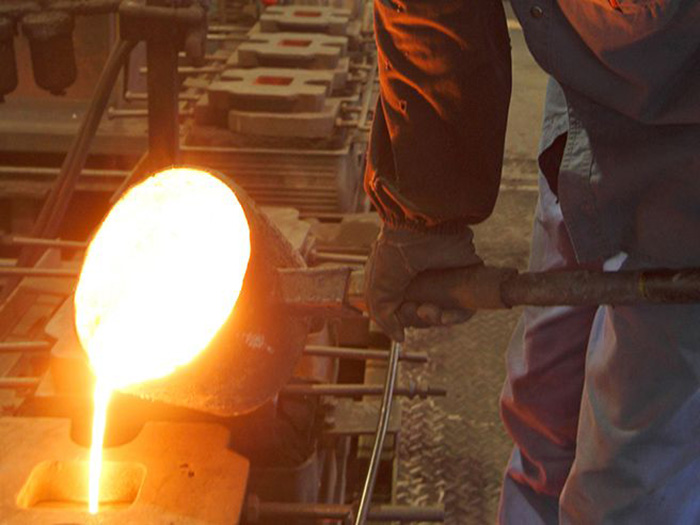

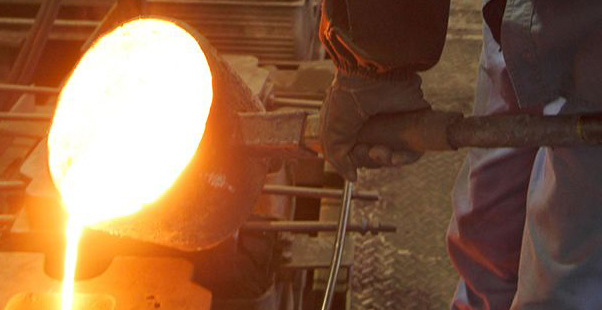

ハシバ独自の精密石膏鋳造

「できたらいいな」をカタチにする
独自の鋳造技術

石膏鋳造で解決

ダイカスト前の
試作品製作に

  • 金型製作前の検証として
  • ベンチマークとして
  • 量産工程のシミュレーションとして
  • 各種試験用のワークとして
  • 組付けや重量確認のダミーに

短納期対応

小ロットの
量産がしたい

  • 金型完成までのショートとして
  • 最大1,000個/年まで量産可
    (サイズによる)

品質保証も徹底

製図の合理化を
図りたい

  • 材質変更による高機能化
  • 複数部品の一体化
  • インサートによる工程短期
  • 既存品の薄肉や軽量化

最適提案します

1個から欲しい

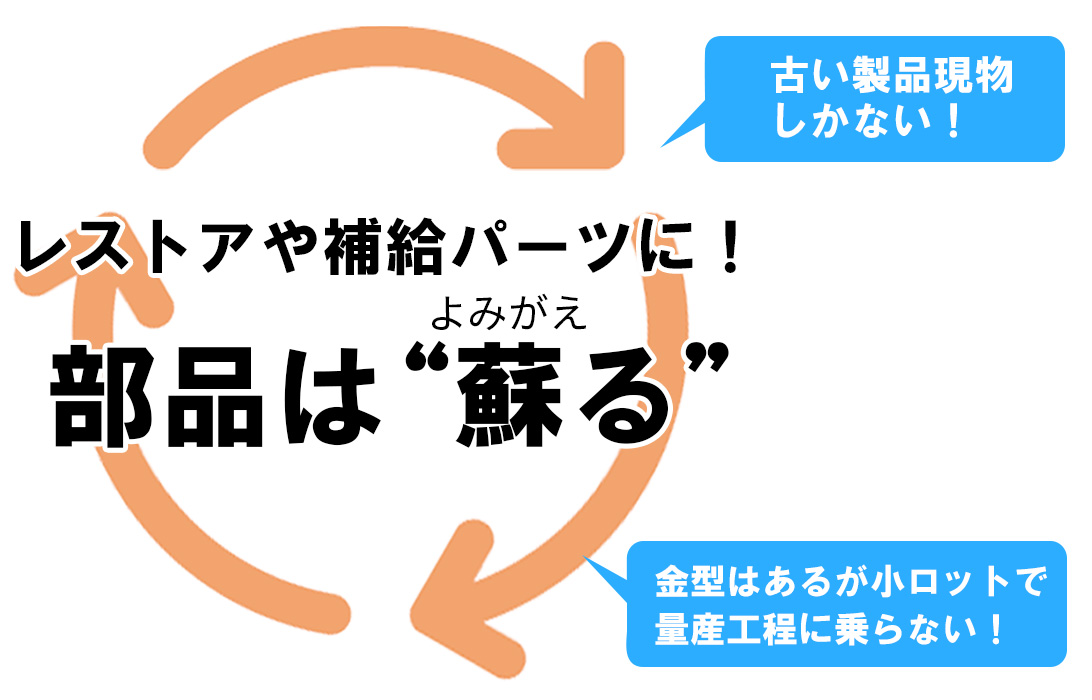

復元したい

  • 社内や見本市のサンプルに
  • 生産終了品のレストアや
    補給パーツとして
  • 既存品への改造

金型不要でOK

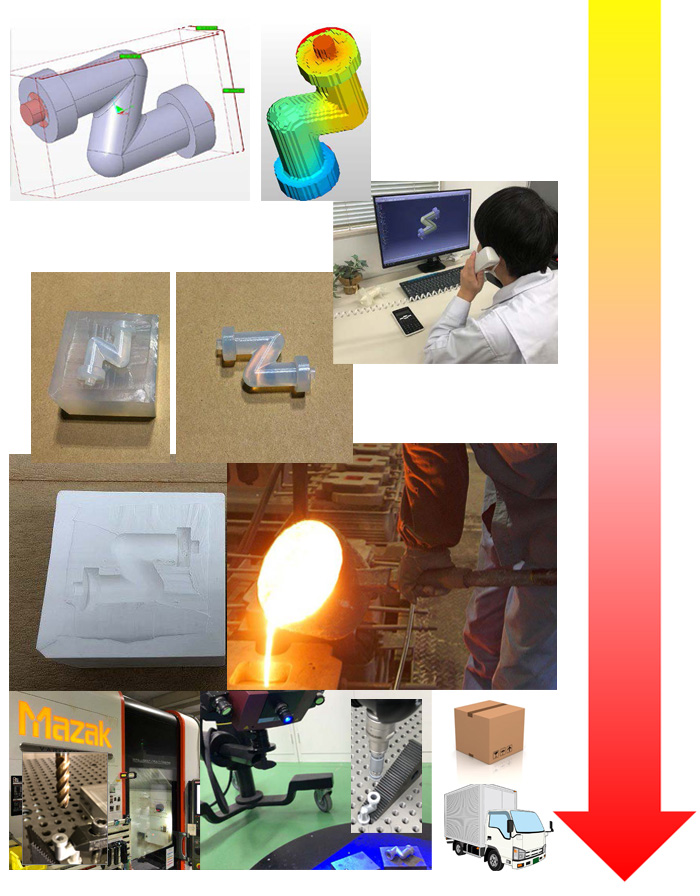

石膏鋳造プロセス

対応材質

◇JIS アルミニウム合⾦
AC2A、AC2B、AC2C、AC3A、AC4A、AC4B、AC4C、AC4CH、AC4D、AC7A、AC8A、etc...
◇特殊アルミニウム合⾦(ダイカスト/⾼熱伝導)
ADC1、ADC3、ADC6、ADC10、ADC12、ADC14、A390、DIK365、Silafont-36、DX30、DMS1、DMS3、DMS4、DMS5、DMS6、HT-1、etc...
◇マグネシウム合金
AZ91D、etc...
◇亜鉛合⾦
ZDC2、etc...

豊富なバリエーション
記載のない材質でもまずはご相談ください

加工条件

◇対応数量
1個から最大1000個/年
◇対応サイズ
アルミ 1,200×800×600
マグネ 800×600×400
◇対応重量
50Kg程度まで
◇対応肉厚
0.8mm~形状、サイズによる
◇鋳造精度
鋳造公差等級CT5 ~ CT7
◇基本面粗さ
Ra3.2 ~ 6.3
◇型保証
100shot目安/基本2年保管
●ダイカスト用アルミ合金(ADC)の鋳造

ADC材はダイカスト用のアルミ合金です。

代替として一般的なAC系の鋳造合金を試作に使うケースが多いですが、特に熱伝統や通電柱などの検証が必要な場合はダイカストと同材であるADC材での鋳造試作を奨めております。

ダイカスト用アルミ合金(ADC)の鋳造
試作時に材質を変更しなければならないストレス解消に寄与致します。

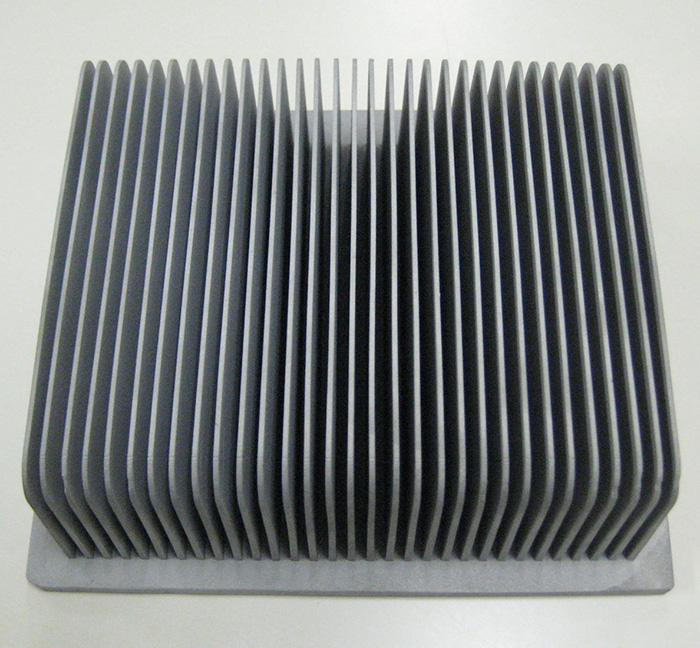

●高熱伝導アルミ合金(DMS/HT)の鋳造

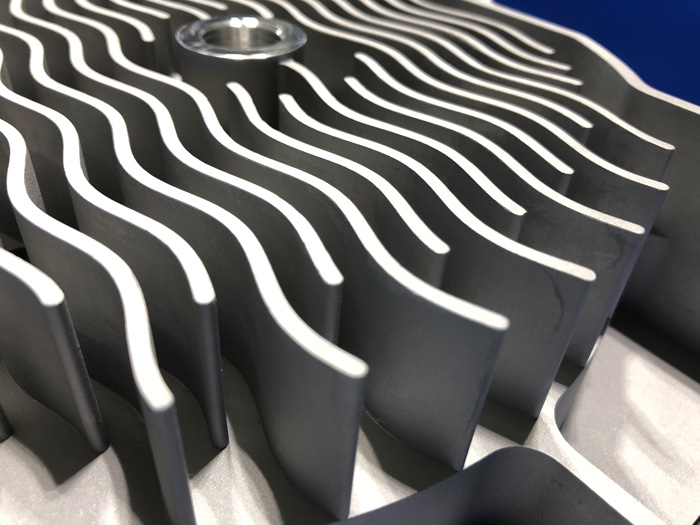

DMS材、HT材は熱伝導が良いので、ヒートシンク等、放熱性を持たせたい部品に最適です。

高熱伝導アルミ合金(DMS/HT)の鋳造1 高熱伝導アルミ合金(DMS/HT)の鋳造2
ADC12と比較し1.5 ~ 2倍以上の熱伝導UP
●マグネシウムの鋳造

マグネシウムの比重は約1.8ですので、アルミの約2/3、鉄の1/4の重量です。

振動吸収性や耐くぼみ性など、強度面でも様々な特性があります。

マグネシウムの鋳造

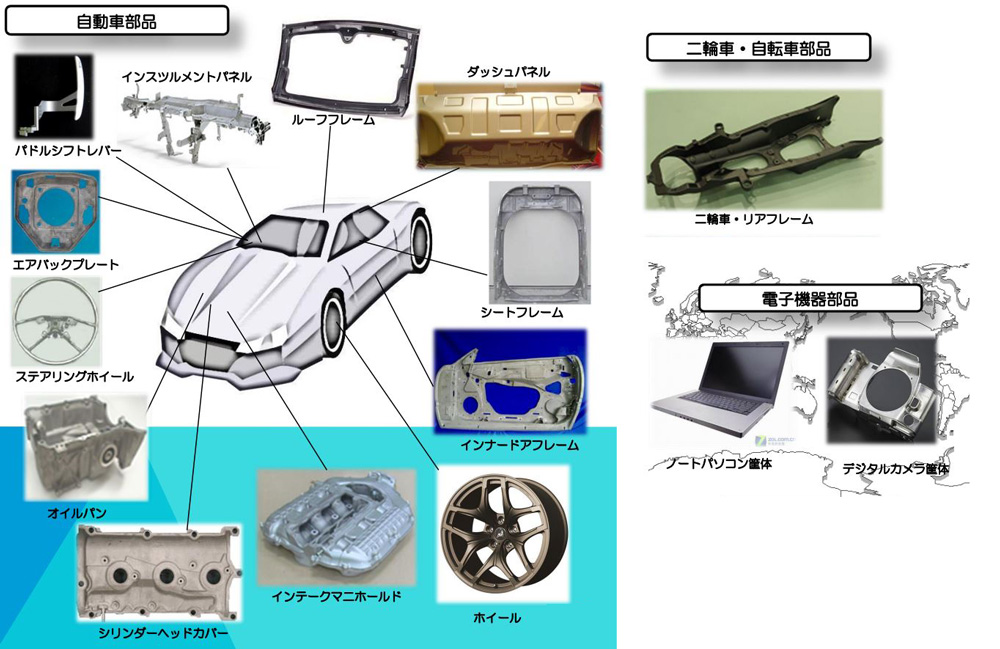

●マグネシウム合金使用例
マグネシウム合金使用例
出典:日本マグネシウム協会

石膏鋳造の種類

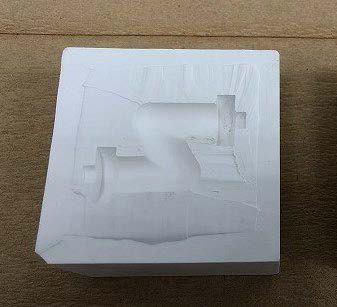

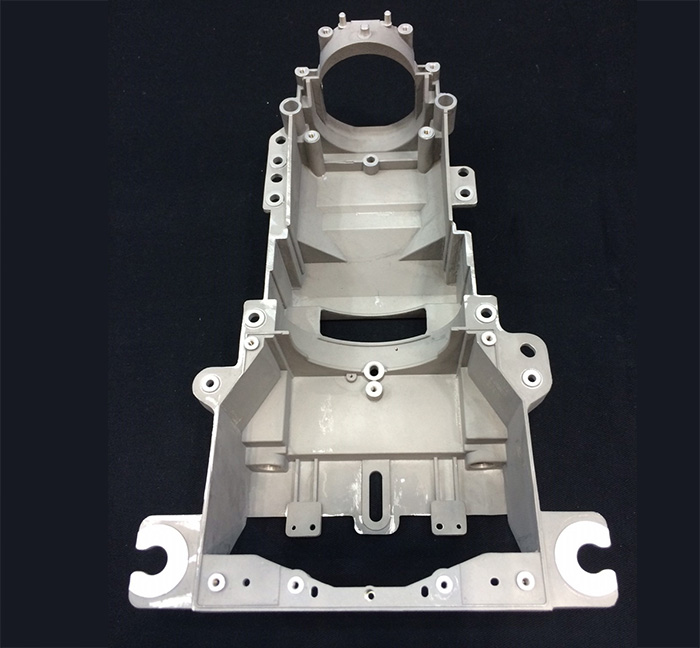

精密石膏鋳造

特急試作から小中ロットの量産まで
痒いところに手が届く独自の精密鋳造法

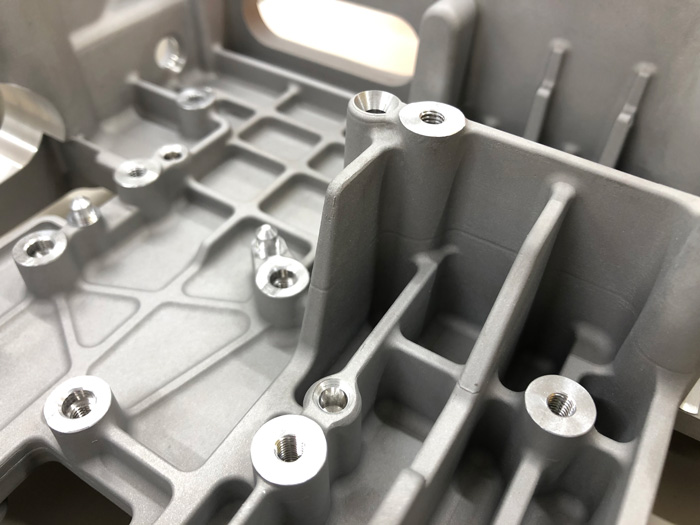

  • 精密石膏鋳造1
  • 精密石膏鋳造2
  • 精密石膏鋳造3

HASHIBA石膏鋳造は、木型、金型を使用せず短納期供給が可能な試作品や小中ロット品など少量他品種向けの工法です。

複雑形状や突然の設計変更にも幅広く対応できる為、設計開発におけるスピードアップやバリエーション試作など様々な場面に対応できる柔軟性を持っています。

従来の鋳造法ではアンダーカット、肉厚、抜き勾配などの諸条件が設計内容とマッチせず、機能上は欲しいが製作都合上形状変更を余儀なくされるというケースをよく耳にします。

石膏鋳造の場合は難解なアンダーカットも薄肉も抜き勾配0°でも問題なく製作が可能な為、設計上のストレスを解決し本来の機能性を失わないものづくりが可能となります。

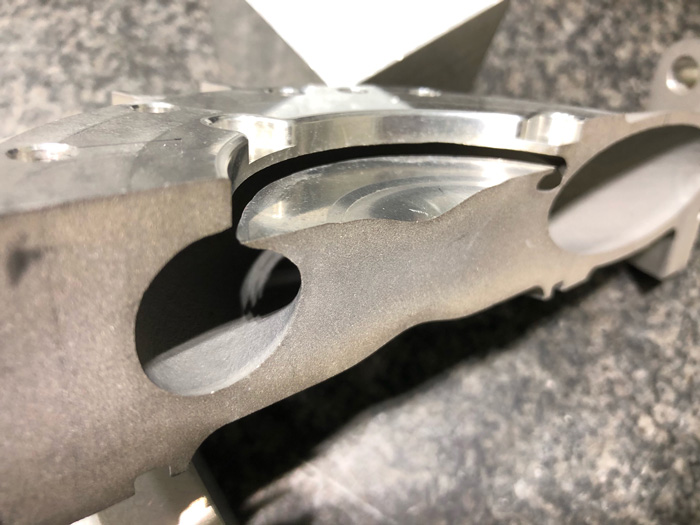

Hybrid石膏鋳造

石膏と砂の融合工法

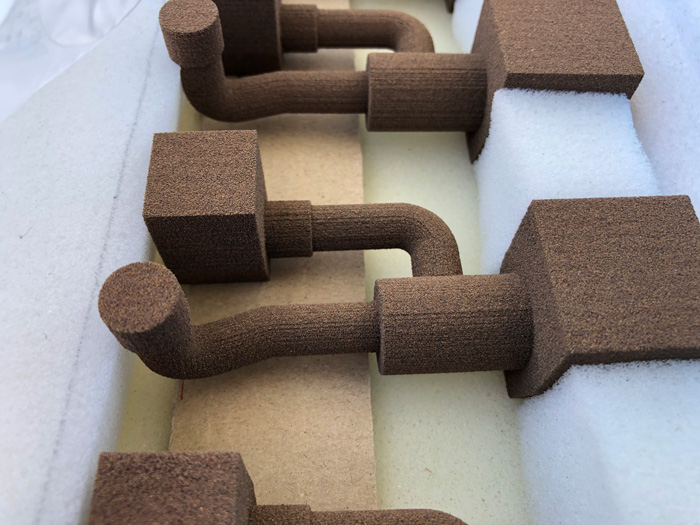

RP砂中子で微細な中空形状を実現

  • Hybrid石膏鋳造1
  • Hybrid石膏鋳造2

一般的な精密鋳造でも方案都合上難しい複雑な中空形状が入り込んだ製品はRP砂中子を活用したHybrid石膏鋳造で対応可能です。

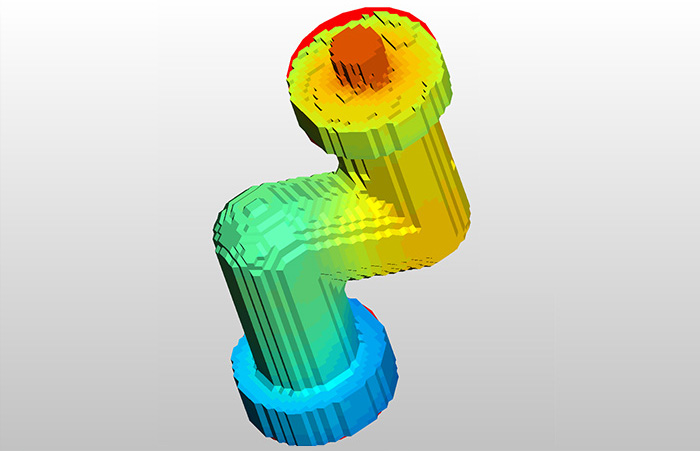

3D造形により、これまで手間が掛かっていたエアモデルの設計変更にもスピード対応できるようになりましたので、流動解析などシミュレーションにリンクした提案も可能となりました。

また、主型は石膏型になりますので薄肉や滑らかな面粗さなど石膏鋳造の特徴を活かしたまま高機能化を図れます。

焼失石膏鋳造

3D造形品を鋳物に転換
超特急&極小ロットの対応に

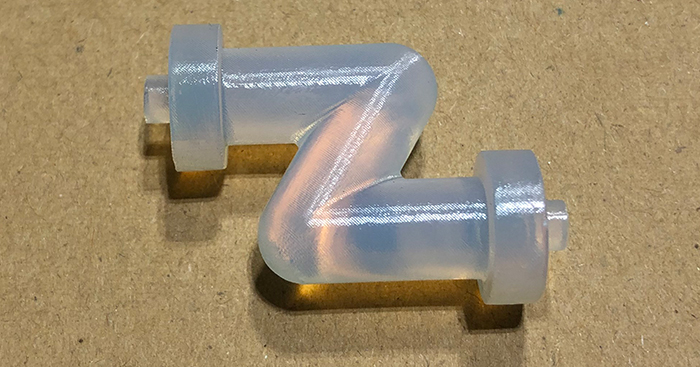

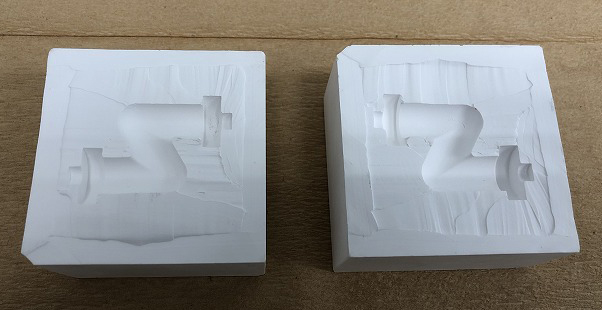

  • 焼失石膏鋳造1
  • 焼失石膏鋳造2

焼失鋳造は3D造形品を鋳造品に転換する工法です。

単品 ~ 数個/lotの極小ロット品において有効性があります。

型設計やモデリング工程の短縮化により更なる短納期を狙う事ができ、特急品の頭出しフォローとしても多く利用されています。

3Dプリンターで製作したマスター形状がそのまま鋳造品になりますので、形状自由度と再現度は精密鋳造の中でも特に優れています。

鋳造品の応用

リバースエンジニアリング

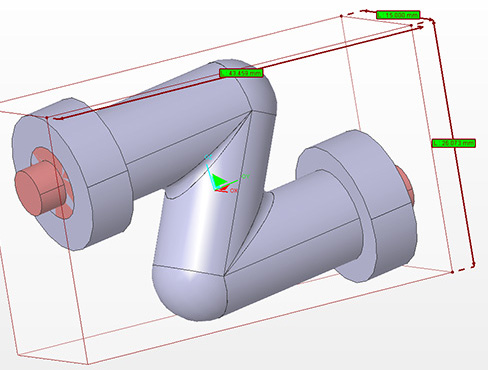

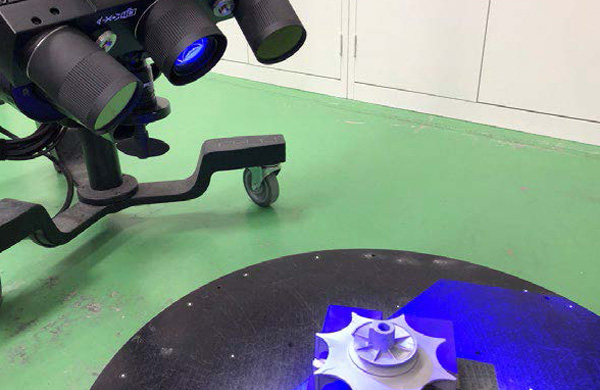

リバースエンジニアリングとは製品現物をスキャンして
作成した3Dデータを基にリメイクが可能な復元技術です。

リバースエンジニアリングとは

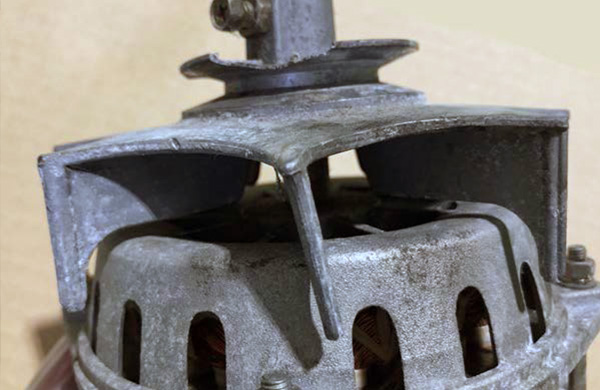

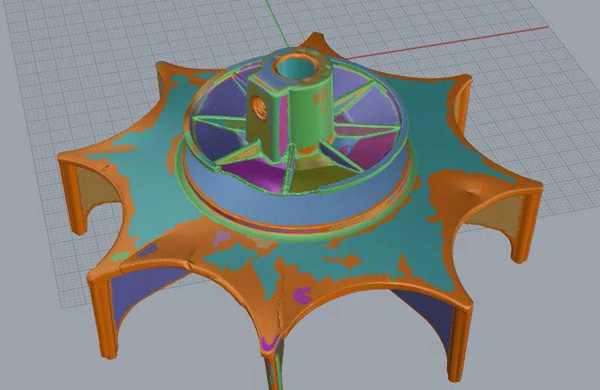

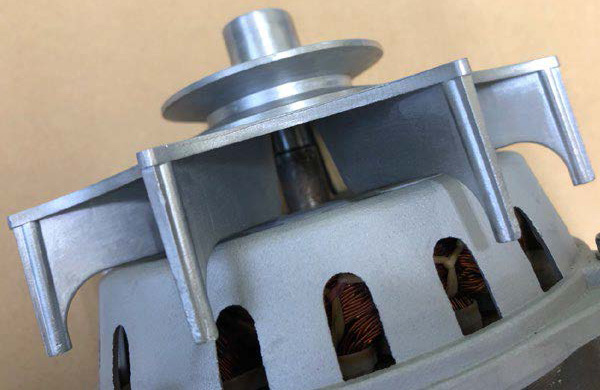

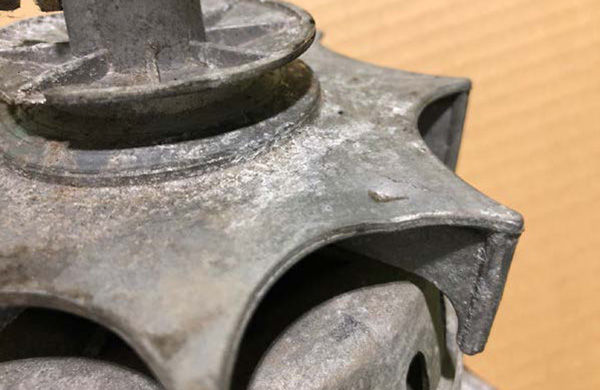

before after1
  • ・劣化や欠損がある古いパーツもデータ修正で新品同様に
  • ・完成した3Dデータは以降の開発や量産など様々な展開に繋げる事ができます。
  • before
  • arrow
  • after

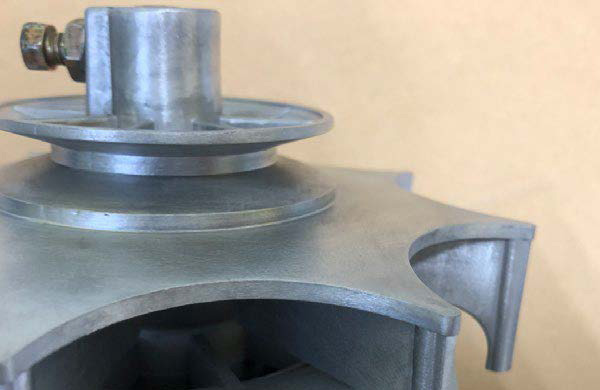

before after2

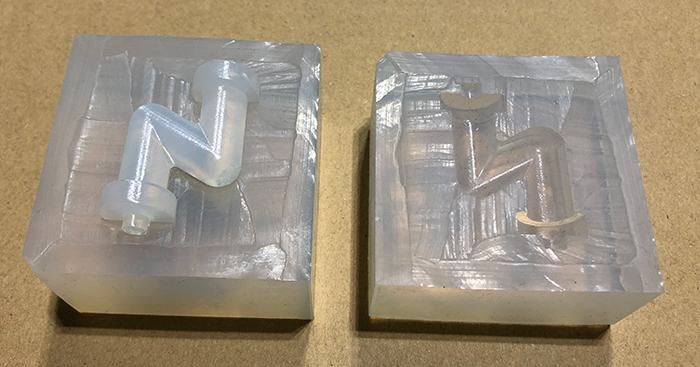

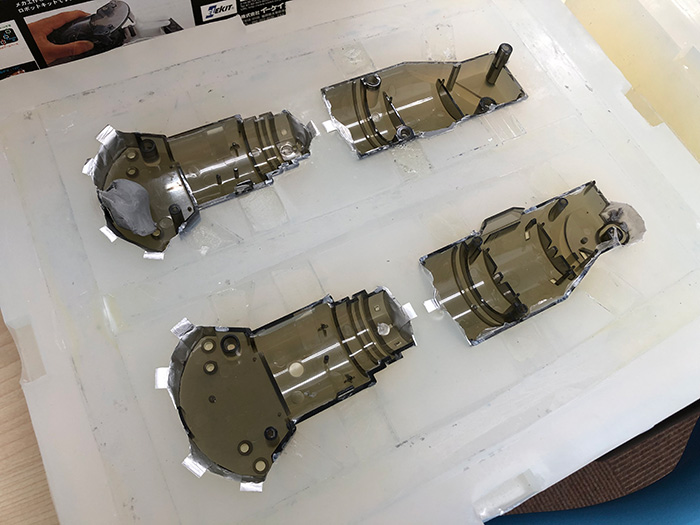

メタルコピー

現物から直接シリコンで型取りし鋳造化
少量且つ短納期のスポットアイテムやサンプル品製作にも柔軟に対応

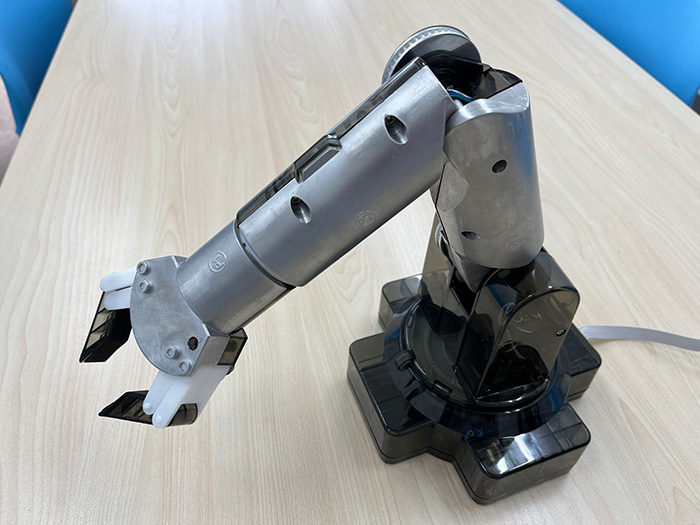

プラスチック部品をメタルコピーし、高強度化を図ったロボットアームの例

メタルコピー1 メタルコピー2

総切削/その他技術

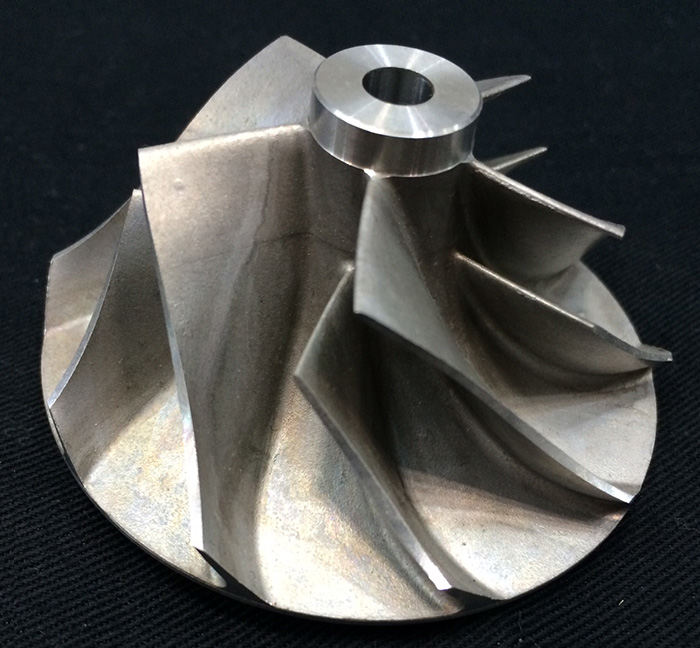

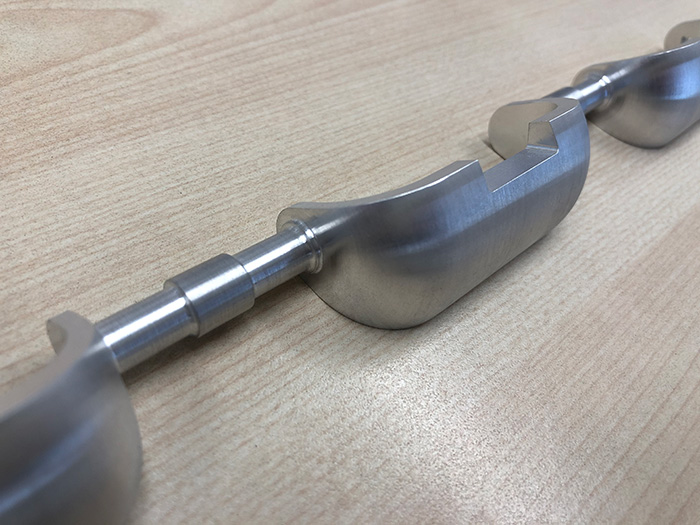

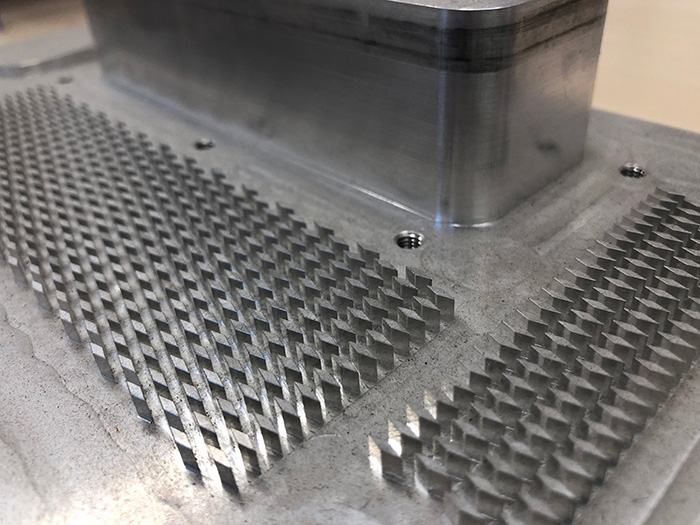

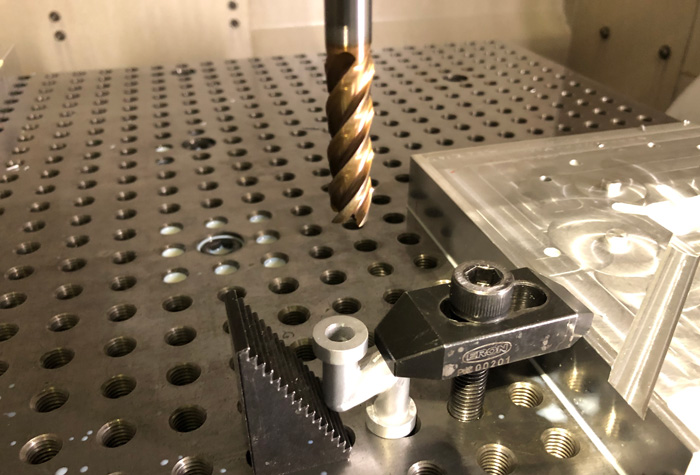

総切削

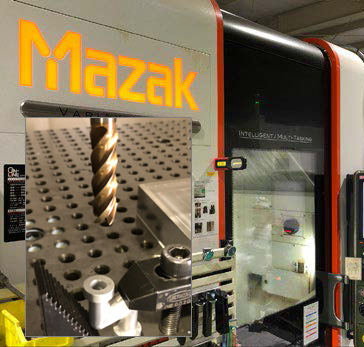

独自のCAM技術と5軸マシニングを駆使し
複雑形状でも短納期で対応

開発シーンにおいて特急で物が欲しいというお客様の目的を果たす為、総切削での製品供給にも柔軟に対応しています。

形状や製作数によって日程や価格の提案を図れるケースも多く、切削品で先行試作し鋳造で二次試作としたり各種部品を切削し鋳造品本体とASSYするなど活躍の場が多い試作プロセスです。

  • ◇対応材質
  • アルミ合金各種、マグネシウム合金(AZ31)、
  • SUS、SS400、S45C、SKD11、チタン、etc...

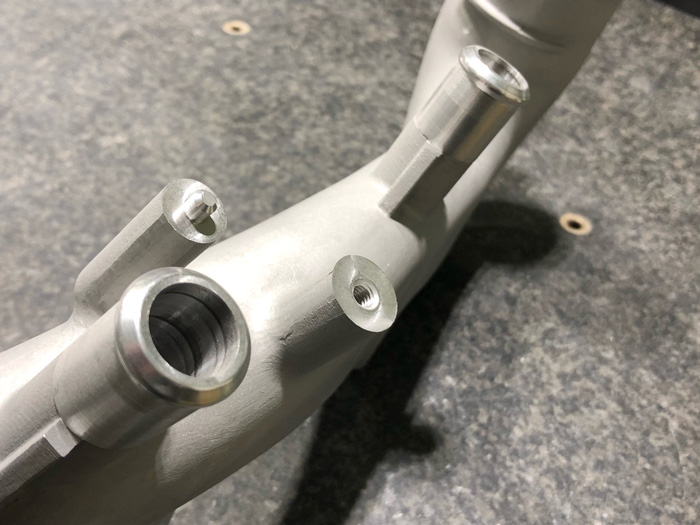

総切削1 総切削2 総切削3

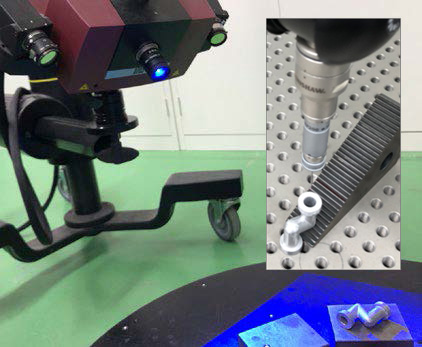

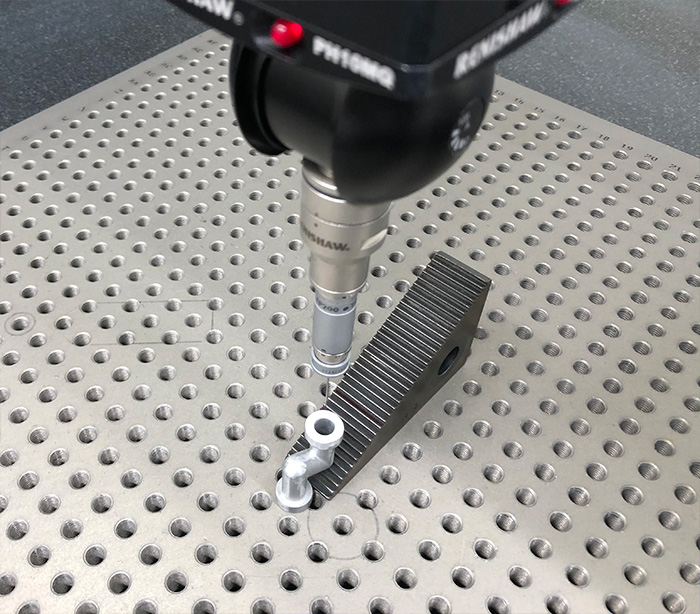

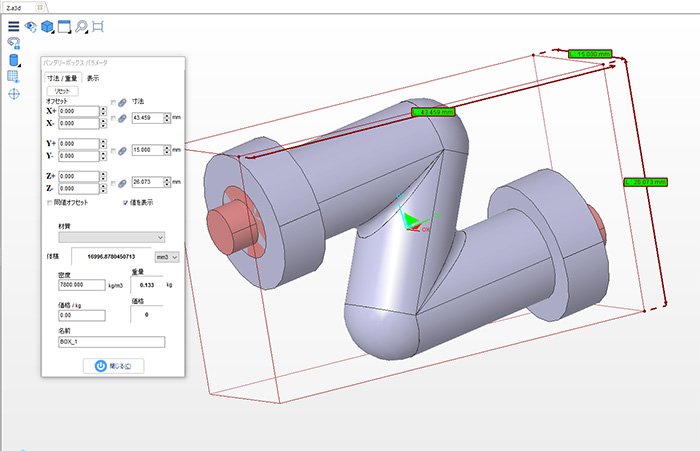

測定・3Dデータ作成

認定者による正確な測定で品質保証にお力添えします

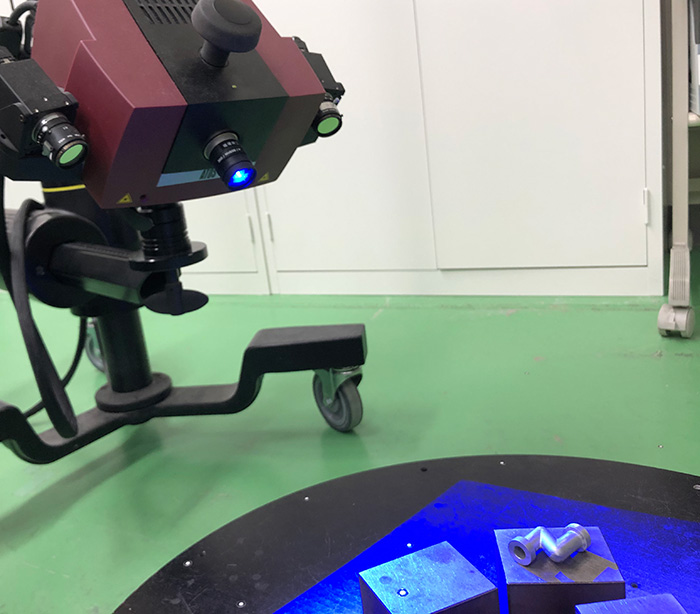

三次元デジタイザによるスキャンでカラーマップ出力や各種データ作成、モデリングに対応しています。

三次元測定においても様々な幾何公差の対応、測定方法のご提案が可能です。ご指定の仕様にてお客様が求める成績書を提出致します。

  • ・ATOSカラーマップ作成
  • ・製品スキャンからの各種データ出力
  • ・三次元測定、etc...
測定・3Dデータ作成

その他エンジニアリングサービス

技術力を駆使して様々な対応が可能

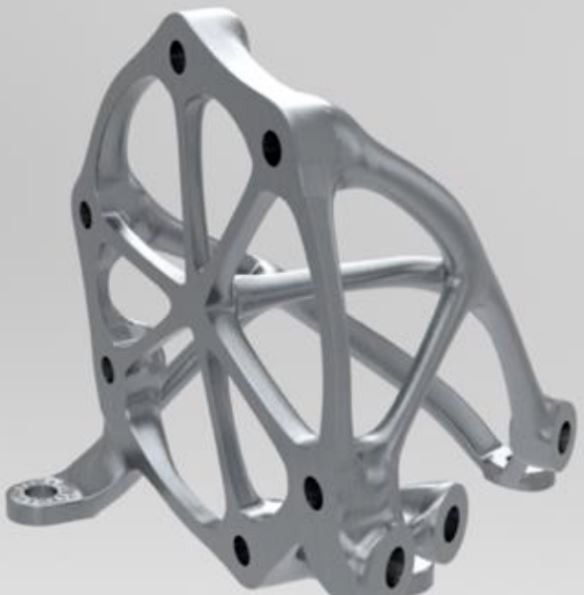

  • ・トポロジー最適化を利用した複雑形状品の対応
  • ・石膏鋳造の転写性を利用したデザイン(意匠面)案件
  • ・石膏鋳造を利用したゴムやプラスチック用の精密金型
  • ・溶接や加工技術を駆使した試作シーンでの改造やASSY対応
  • ・3Dプリンターによるモック製作 etc...
  • 測定・3Dデータ作成

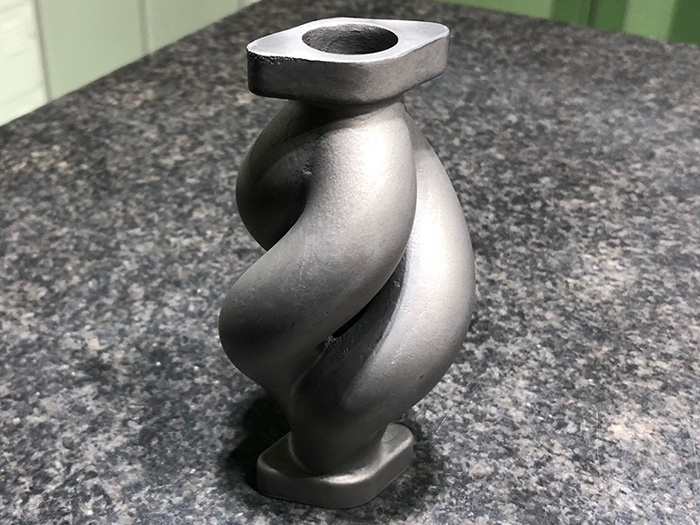

    従来は加工が難しかった構造最適化形状も石膏鋳造であれば柔軟に対応が可能です

  • 測定・3Dデータ作成

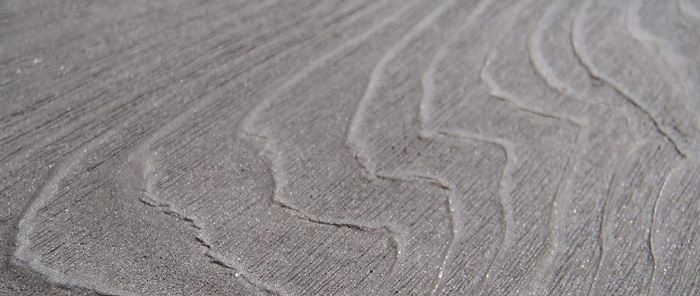

    木目を転写した鋳造品
    シボはじめ様々なパターンに対応

  • 測定・3Dデータ作成

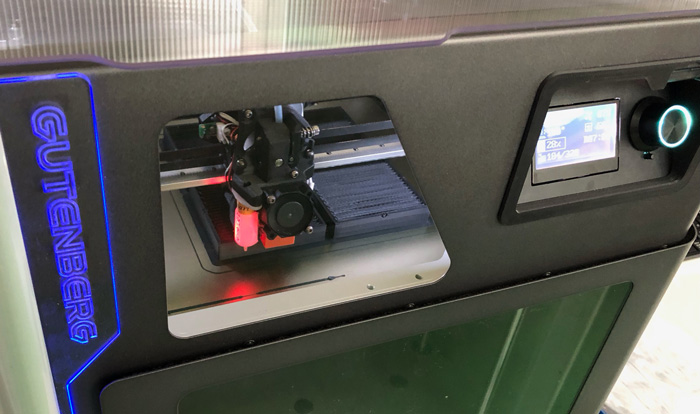

    3Dプリンターでモック製作
    サンプルや仕様打合せに利用できます
